الواتور چیست ؟
الواتور یک کلمه انگلیسی به معنی بالابر میباشد و هر دستگاه یا ماشینی که توانایی انتقال مواد به ارتفاع را داشته باشد الواتور نامیده میشود
باکت الواتور چیست ؟ باکت الواتور یکی از انواع تجهیزات انتقال مواد میباشد که آنها را با نام هایی از قبیل کانوایر سطلی یا نوار نقاله سطلی یا الواتور سطلی یا بالابر سطلی یا کانوایر بالابر یا نوار نقاله بالابر یا کانوایر کاسه ای یا نوار نقاله کاسه ای میشناسند
کاربرد الواتور کاربرد باکت الواتورها در صنایع مختلف به منظور جابجایی و انتقال مواد دانه ای و مواد پودری بسیار گسترده میباشد . الواتور مواد پودری یا الواتور مواد دانه ای دارای تفاوت های جزیی نسبت به هم هستند که این تفاوت ها پس از سالها تجربه در شرکت اتراکو به صورت دقیق اجرا میگردند الواتورها را میتوان در تمامی صنایعی که نیاز به انتقال مواد به ارتفاع یا ذخیره سازی مواد درون سیلو ها دارند به کار برد. به عبارت ساده تر استفاده از باکت الواتور برای انتقال مواد پودری و دانه ای با ظرفیت های مختلف انتخاب بسیار مناسبی خواهد بود .
|
انواع الواتور | |
الواتور های انتقال مواد یا باکت الواتور به دو دسته الواتور عمودی و الواتور زد شکل تقسیم میگردند . در دسته الواتورهای عمودی به صورت کلی به دو دسته الواتور تسمه ای و الواتور زنجیری تقسیم میگردند . الواتور های زد شکل یا زد الواتورها دارای فرم زد شکل یا ال شکل یا اشکالی از این قبیل تقسیم میگردند . الواتورهای تسمه ای به دو دسته الواتور تسمه برزنتی و الواتور تسمه لاستیکی تقسیم میشوند . الواتورهای زنجیری به دو دسته الواتور زنجیری تک ردیفه و الواتور زنجیری دو ردیفه دسته بندی میگردند | |
باکت الواتور تسمه ای الواتور تسمه ای نوعی از باکت الواتورها میباشد که سیستم محرکه باکت های الواتور یا کاسه های الواتور توسط تسمه نقاله تامین میشود . تسمه الواتور میتواند از نوع برزنی یا لاستیکی باشد که بسته به ظرایط به کار گیری الواتورها متفاوت است و در زمان انتخاب باید طراحی صحیح و تجربه به کار گیری در آن دخالت داده شود
| |
باکت الواتور زنجیری
الواتور زنجیری نوعی از الواتورها میباشد که دوران مورد نیاز کاسه های الواتور به جهت جابجایی و انتقال مواد توسط زنجیر تامین میگردد. در الواتور زنجیری میتوان از زنجیرهای تک ردیفه و یا دو ردیفه استفاده نمود . انتخاب الواتور زنجیری تک ردیفه یا الواتور زنجیری دو ردیفه نیازمند دانش طراحی الواتور و تجربه کافی در این زمینه میباشد . زنجیر الواتور بسته به نوع طراحی و مواد قابل انتقال میتواند از نوع کششی یا موتوری باشد
| |
| |

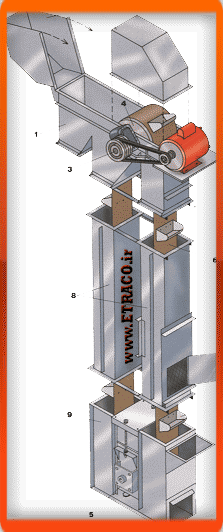

اجزاء تشکیل دهنده باکت الواتور تسمه ای به شرح زیر و به صورت مختصر بیان میگردد : 1 : داکت خروجی مواد 2- دریچه تعمیرات یا هد الواتور 3- سیستم انتقال قدرت موتور الواتور 4- درام محرک الواتور یا درام هد الواتور یا درام بالای الواتور 5- سیستم کشش الواتور یا تنشن الواتور یا سیستم یاتقان بندی بوت الواتور 6- تسمه الواتور یا بلت الواتور 7- باکت الواتور یا کاسه الواتور 8- داکت الواتور یا کانال الواتور 9- بوت الواتور یا مخرن بارگیری الواتور
| |
داکت خروجی الواتور چگونه عمل میکند ؟ داکت خروجی الواتور از یک منحنی تشکیل شده است که این منحنی وظیفه هدایت مواد پرتاب شده از داخل کاسه های الواتور به خارج از داکت الواتور را دارد. داکت خروجی الواتور در قسمت هد الواتور قرار دارد. این قسمت معمولا به صورت دو یا سه تکه ساخته میشود و در حالت استاندارد نیاز به صفحات ضد سایش در خروجی داکت میباشد. | |
| |
انواع روش های اتصال موتور باکت الواتور و الکترو موتور الواتور
| |
| |
اتصال موتور باکت الواتور به صورت شافت مستقیم در اتصال الکترو موتور و گیربکس الواتورهای عمودی میتوان گیربکس را به صورت مستقیم بر روی درام هد الواتور مونتاژ کرد. در این حالت میتوان از گیربکس های هالو شافت الواتور یا گیربکس های شافت مستقیم الواتور استفاده نمود.در هنگام استفاده از گیربکس هلیکال شافت، شافت هد الواتور مستقیم داخل گیربکس قرار گرفته و عملیات دوران را انجام میدهد. در زمان استفاده از گیربکس شافت مستقیم الواتور میبایست اتصال گیربکس به هد درام الواتور از طریق گوپلینگ متصل شود.
| |
اتصال موتور الواتور توسط تسمه و پولی در اتصال و نصب موتور الواتور یا دینام الواتور در برخی موارد از تسمه و پولی استفاده میگردد که برای این منظور باید یک پولی به سر گیربکس الواتور و یک پولی به درام هد الواتور متصل گردد و ارتباط این دو پولی با تسمه انجام شود. تعداد ردیفهای تسمه با توجه به ظرفیت الواتور متفاوت یوده و نیاز به طراحی و محاسبات طراحی الواتور دارد .
| |
اتصال موتور الواتور توسط زنجیر و دنده زنجیر در بعضی از موارد اتصال موتور الواتور به درام الواتور از زنجیر و چرخ زنجیر استفاده میگردد. نحوه ارتباط و اتصال چرخ دنده الواتور مشابه توضیحات فوق بوده با این تفاوت که سایز زنجیر و چرخ دنده زنجیر الواتور بسته به شرایط و داده های مختلفی در نظر گرفته و طراحی میشود.
| |
| |
| |
انواع باکت الواتور یا انواع کاسه الواتور
| |
کاسه الواتور پلاستیکی
| |

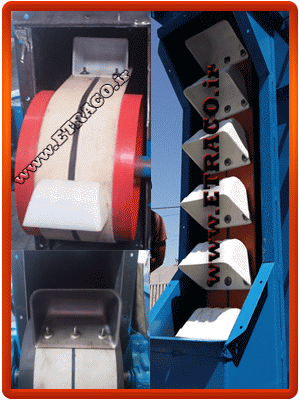

باکت الواتور پلاستیکی یا کاسه الواور پلیمری وظیفه اصلی در انتقال مواد را در الواتور ها دارند. باکت های پلاستیکی دارای یک سری مزایا و معایب هستند و دارای سایزهای استاندارد مختلفی میباشند. این کاسه های الواتور دارای استحکام مناسب و در برخی مدلها دارای قابلیت ضد سایش و مقاومت به ضربه و فشار هستند . به صورت خلاصه باکت الواتورها را میتوان به سه دسته باکت الواتور پلاستیکی مقاوم به سایش و باکت الواتور مقاوم به ضربه و باکت الواتور مقاوم به فشار دسته بندی نمود. شکل کاسه الواتور یا باکت الواتور را در زیر میوانید مشاهده کنید.
| |
کاسه الواتور فلزی پرسی
| |
باکت الواتور فلزی یا کاسه الواتور پرسی یکی از انواع باکت ها یا کاسه الواتور میباشد که دارای استحکام بیشتر در مقابل کاسه الواتور های پلاستیکی میباشد. این نوع کاسه الواتور در سایزهای مختلف و به صورت قالب پرسی کششی تولید میگردد. از محدودیت این نوع کاسه الواتور میتوان به ضخامت محدود آن بین 1.2 میلیمتر تا 1.6 میلیمتر اشاره کرد. | |
کاسه الواتور فلزی جوشی
| |
باکت الواتور جوشی یا کاسه الواتور فلزی جوشی برای انتقال مواد در حجم ها و ظرفیت های بالا میباشد. این نوع کاسه الواتور بر خلاف نمونه های پلاستیکی و پرسی دارای محدودیت نمیباشد و میتوان آنها را در سایزها و ضخامت های مختلف تولید نمود . شرکت اتراکو طراح و سازنده تجهیزات انتقال مواد این نوع کاسه الواتورها را در سایز ها و ضخامت ها و مشخصات مختلف تولید مینماید. این نوع کاسه ها از محکمترین و مقاوم ترین نوع باکت های الواتور میباشد . باکت الواتور جوشی از لحاظ قیمت کاسه الواتور ، قیمت بیشتری نسبت به نمونه های دیگر دارد ولی در عین حال مقاومت غیر قابل قیاسی با نمونه های مشابه در اختیار بهره بردار قرار میدهد. | |
