کانوایر بارگیری و تخلیه چیست ؟
کانوایر بارگیری و تخلیه چیست ؟
کاربرد نوار نقاله بارگیری
کاربرد نوار نقاله بارگیری یا کانوایر بارگیری برای انتقال انواع کیسشه و کارتن و گونی و هر نوع مواد فله ای یا بسته ای به داخل کامیون و تریلی های حمل بار یا هر وسیله ای که قابلیت حمل بار دارد میباشد .
از کاربردهای دیگر نوار نقاله بارگیری میتوان به بارگیری کشتی یا لنج توسط کانوایر های بارگیری اشاره کرد.
کاربرد نوار نقاله بارگیری در انبارها نیز بسیار متداول است بدین صورت که نوار نقاله بارگیری داخل انبارها برای چیمان افقی محصولاتی که نیاز به انبارش دارد مورد استفاده قرار میگیرد بدین منظور از نوار نقاله بارگیری با نام نوار نقاله انبار یا نوار نقاله انبارش نیز نام برده میشود .
انواع نوار نقاله بارگیری
انواع نوار نقاله بارگیری را میتوان در چندین دسته کلی تعریف نمود .
نوار نقاله بارگیری شیبدار ساده نوعی از نوارنقاله بارگیری یا کانوایر بارگیری میباشد که پلتفرم و شکل شاسی نوار نقاله بارگیری به صورت وتری یا شیبدار میباشد و معمولا برای انتقال کیسه و گونی و محصولاتی که شکل کلی آنها به صورت هلالی میباشد کاربرد دارد در این نوع از کانوایر بارگیری معمولا شکل قرار گیری رولیک ها در نوار نقاله بارگیری به صورت وی شکل یا هفتی یا یو شکل میباشد تا با ایجاد انحنا در تسمه نقاله عملیات انتقال را به صورت ایده آل انجام دهد

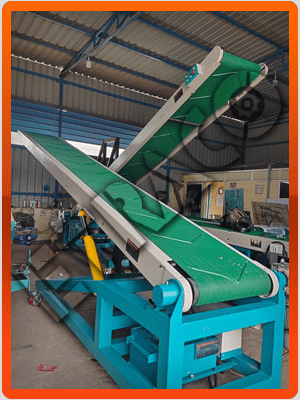

نوار نقاله بارگیری تخت بسیار شبیه به نوار نقاله بارگیری شیبدار میباشد با این تفاوفت که شکل قرار گیری رولیکها به صورت صاف و تخت بوده و معمولا برای انتقال کارتن یا محصولاتی که دارای گوشه و دارای اضلاع تخت میباشد مورد استفاده قرار میگیرد .

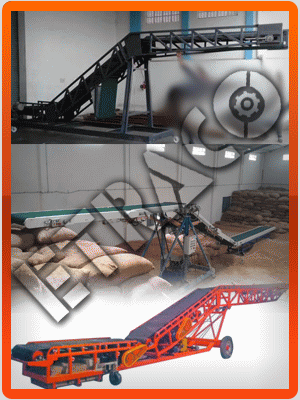

نوار نقاله بارگیری زد شکل معمولا از دو یا چند قسمت مجزا که بر روی یک شاسی یکپارچه قرار دارد تشکیل میشود . علت نام گذاری نوار نقاله بارگیری زد شکل به این دلیل است که پلتفرم کلی و نهایی نوار نقاله بارگیری به صورت حرف زد انگلیسی میباشد بدین صورت که محصول ابتدا یک خط افقی را طی میکند و سپس به یک مسیر شیبدار میرسد و پس از آن به یک خط افقی در بالای نوار نقاله بارگیری میرسد .

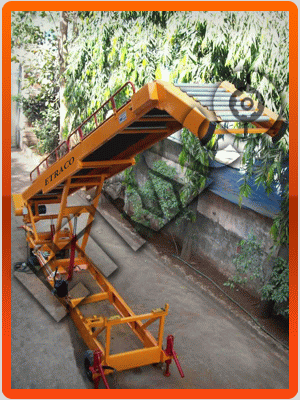

نوار نقاله بارگیری ال شکل بسیار شبیه به نوار نقاله بارگیری زد شکل میباشد با این تفاوت که در نوار نقاله بارگیری ال شکل پلتفرم نوار نقاله میتواند به صورتیک پارچه باشد و پلتفرم کلی نوار نقاله بدین صورت است که محصول قابل انتقال ابتدا بر روی یک مسیر شیبدار قرار گرفته و سپس به یک مسیر افقی در بالای نوار نقاله میرسد . استفاده از نوار نقاله ال شکل برای بارگیری کامیون و تریلی بسیار پر کاربرد میباشد و توان طول قسمت افقی بالای نوار نقاله را تا متراژهای بالا ارتقاء داد .
نوار نقاله بارگیری ترکیبی یکی از انوع کانوایر بارگیری میباشد که به صورت ترکیبی تشکیل شده از دو یا چند مدل نوار نقاله میباشد . در نوار نقاله بارگیری ترکیبی میتوان از شاسی ها با شکل های مختلف در نوار نقاله استفاده نمود. در نوار نقاله ترکیبی میتوان قسمت شیبدار نوار نقاله را از نوع نوار نقاله شیبدار و قسمت افقی بالا یا پاین نوار نقاله را از مدل نوار نقاله تلسکوپی و یا نوار نقاله آکاردئونی یا نوار نقاله کشویی استفاده نمود

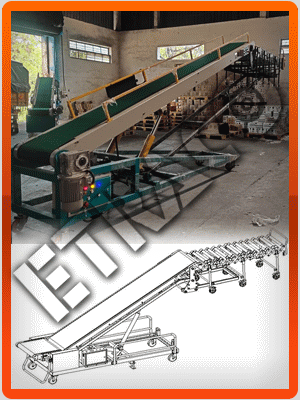

نوار نقاله بارگیری آکاردئونی نمونه دیگیری از کانوایر بارگیری میباشد . این نوع کانوایر بارگیری به صورت مکانیزم آکاردئونی قابلیت جمع شدن و باز شدن دارد . از نوار نقاله آکاردئونی با کانوایر بارگیری آکاردئونی میتوان برای بارگیری خودروهایی که طول بلندی دارند استفاده نمود . روش استفاده از نوار نقاله آکاردئونی بدین صورت است که بارگیری توسط کانوایر یا نوار نقاله از ابتدای تریلی یا کامیون شروع میشود یا بالعکس و با باز شدن مرحله به مرحله کانوایر بارگیری، حمل بار در طول تریلی یا کامیون به سهولت انجام میپذیرد .
نوار نقاله بارگیری تلسکوپی یکی از رایج ترین و بهینه ترین نوار نقاله های بارگیری میباشد. نوار نقاله بارگیری تلسکوپی دارای راندمان بسیار بالا و شرعت بارگیری و تخلیه بسیار زیادی دارد. در نوار نقاله تلسکوپی، طول نوار نقاله به صورت دلخواه و میزان مورد نیاز اپراتور بارگیری افزایش یا کاهش پیدا میکند و در نهایت حجم بسته شده و کم جایی برای نگهداری نیاز دارد . نوار نقاله بارگیری تلسکوپی قابلیت نظیم ارتفاع به صورت هیدرولیکی را نیز دارا میباشد.

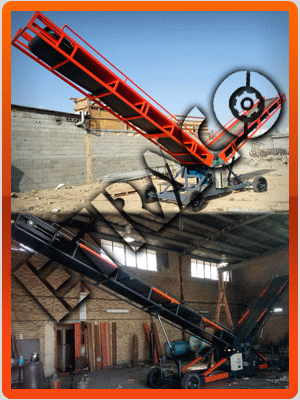

نوار نقاله بارگیری و تخلیه دو طرفه شکل دیگری از نوار نقاله بارگیری یا کانوایر بارگیری است که تشکیل شده از دو کانوایر یا شکل ها و طول های مشخص یا متفاوت است. نوار نقاله بارگیری دو طرفه علاوه بر بارگیری و تخلیه میتواند بارگیری و تخلیه بین دو خودرو باربر یا کشتی یا لنج یا لوکوموتیو مورد استفاده قرار گیرد. به دلیل مکانیزم کانوایر بارگیری دو طرفه میتوان یک طرف این کانوایر بارگیری را درن یک ماشین و طرف دیگر را در ماشین دیگر قرار داد تا انتقال بین تریلی ها یا کامیونها با بالاترین راندمان انجام شود . از خصوصیات دیگر نوار نقاله بارگیری دو طرفه میتوان به قابلیت تنظیم ارتفاع جداگانه هر یک از طرفها یا قسمتهای کانوایر اشاره کرد

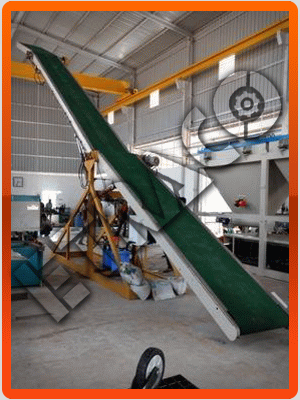

نوار نقاله بارگیری تا شونده یا نوار نقاله بارگیری کم جا
نوار نقاله بارگیر تا شونده یا نوار نقاله بارگیری متغییر از انوع کانوایرهای بارگیری میباشد که از چندین قسمت مختلف تشکیل شده است . به دلیل مکانیزم و طراحی کانوایر بارگیری تا شونده یا نوار نقاله تاشو فضای کمی برای نگهداری در زمان عدم استفاده نیاز دارد اما مهمترین حسن نوار نقاله بارگیری تا شونده شکل پذیری بسیار خوب آن است و از این رو این کانوایر ها را کانوایر شکل پذیر نیز میتوان نامید .
انواع نوار نقاله بارگیری از نظر تنظیم ارتفاع
کانوایر بارگیری یا نوار نقاله بارگیری به دلیل ماهیت نوع کاربرد آن نیاز به تنظیم ارتفاع برای بارگیری در ارتفاع های مختلف را دارد و برای تنظیم ارتفاع نوار نقاله بارگیری مکانیزم های مختلفی به کار گرفته میشود که عمومی ترین آنها عبارتست از :
نوار نقاله بارگیری با قابلیت تنظیم ارتفاع هیدرولیک
نوار نقاله با تنظیم ارتفاع هیدرولیک نوعی از نوار نقاله های بارگیری میباشد که تنظیم ارتفاع در کانوایر بارگیری توسط یونیت هیدرولیک نوار نقاله انجام میشود . یونیت هیدرولیک برای تنظیم ارتفاع نوار نقاله بارگیری متشکل از تعدای جک هیدورلیک برای بالا بردن ارتفاع نوار نقاله و یک یونیت یا سیستم فرمان هیدرولیک و اتصالات هیدرولیک نوار نقاله بارگیری تشکیل شده است .
نوار نقاله بارگیری با قابلیت تنظیم ارتفاع دستی یا جرثقیلی
نوار نقاله با تنظیم ارتفاع دستی نوعی از سیستم های تنظیم ارتفاع نوار نقاله بارگیری میباشد که تنظیم ارتفاع در این نوع نوار نقاله توسط جرثقیل دستی انجام میشود. در نوار نقاله بارگیری با تنظیم ارتفاع دستی میتوان از جرثقیل ها دستی با تناژ مختلف استفاده نمود. همچنین نوار نقاله تنظیم ارتفاع دار جرثقیلی جزء ساده ترین و متداولترین نوع نوار نقاله بارگیری میباشد.
نوار نقاله بارگیری با قابلیت تنظیم ارتفاع وینچی یا برقی
نوار نقاله با تنظیم ارتفاع برقی نوع دیگری از نوار نقاله بارگیری است که تنظیم ارتفاع نوار نقاله توسط سیستم وینچ برقی انجام میشود . مکانیزم تنظیم ارتفاع نوار نقاله بارگیری نوار نقاله بارگیری با تنظیم ارتفاع برقی بسیار شبیه به نوار نقاله بارگیری با تنظیم ارتفع دستی میباشد با این تفاوت که سرعت تنظیم ارتفاع و سهولت کار کرد بسیار روان تر از نوار نقاله بارگیری با تنظیم ارتفاع دستی میباشد .
انواع نوار نقاله بارگیری از نظر نوع تسمه نقاله
نوار نقاله بارگیری با تسمه نقاله تخت
نوار نقاله بارگیری با تسمه آجدار
نوار نقاله بارگیری با تسمه پله دار
انواع نوار نقاله بارگیری از نظر جنس تسمه نقاله
نوار نقاله بارگیری با تسمه نقاله لاستیکی
نوار نقاله بارگیری با تسمه نقاله پی وی سی
نوار نقاله بارگیری با تسمه نقاله برزنتی
نوار نقاله بارگیری با تسمه نقاله فلزی
نوار نقاله بارگیری با تسمه نقاله توری
انواع نوار نقاله بارگیری از نظر حرکت و جابجایی
نوار نقاله بارگیری با چرخ های خرودرویی
نوار نقاله بارگیری با چرخ های کوچک
نوار نقاله بارگیری خود کششی
سرعت نوار نقاله بارگیری
نوار نقاله بارگیری معمولا به صورت سرعت ثابت ارائه میشود ولی میتوان با قراردادن یک تابلو برق و اینورتر برای نوار نقاله بارگیری سرعت آن را به صورت لوکال یا دستی و یا به صورت بی سیم کنترل نمود .
استفاده از تنظیم سرعت در نوار نقاله ها معمولا برای مواردی که سرعت بارگیری و تخلیه دائما دست خوش تغییر میباشد پیشنهاد میگردد.
موتور و گیربکس نقاله بارگیری
موتور و گیربکس نوار نقاله بارگیری معمولا به چهار صورت استفاده میشود که عبارتست از :
موتور و گیربکس هلیکال یا گیربکس حلزونی
در این نمونه موتور روی گیربکس قرار میگیرد و گیربکس مستقیما بر روی شافت درام مونتاژ میشود. استفاده از موتور گیربکس حلزونی برای نوار نقاله هایی با طول متوسط و کم پیشنهاد میگردد .
موتور و گیربکس شافت مستقیم
موتور و گیربکس شافت مستقیم معمولا در بالای درام نوار نقاله قرار میگیرد و انتقال قدرت موتورو گیربکس به نوار نقاله توسط زنجیر یا کوپلینگ یا تسمه و پولی انجام مشود. استفاده از این نوع موتور و گیربکس نوار نقاله برای نوار نقاله با طول های بلند یا بارهای سنگین پیشنهاد میگردد.
موتور و گیربکس اس ان
موتور و گیربکس اس ان نیز شبیه به موتور و گیربکس شافت مستقیم میباشد با این تفاوت که گیربکس های اس ان نوار نقاله دارای محدودیت در نسب سرعت و توان هستند و مزایا استفاده از آنها قیمت پایین تر آنها از نمونه های گیربکس حلزونی و شافت مستقیم میباشد.
موتور مستقیم
استفاده از موتور به صورت مستقیم بر روی نوار نقاله به دلیل کاهش هزینه ها بسیار متداول است . در این روش موتور توسط تسمه و پولی انتقال قدرت را به درام محرک نوار نقاله انجام میدهد
