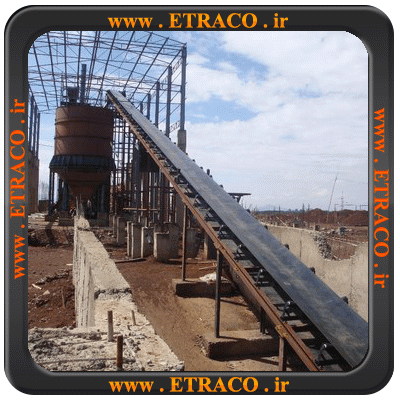

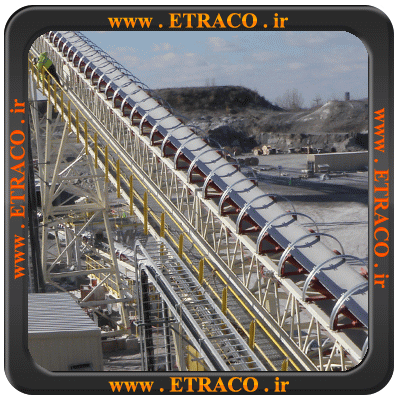

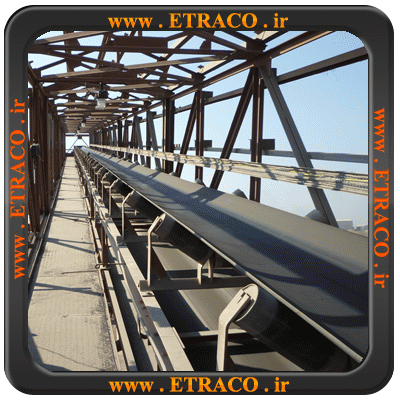

نوار نقاله معدن روباز چیست؟

نوار نقاله معدن روباز یک سیستم انتقال مواد پیوسته است که برای جابه‌جایی سنگ، خاک، مواد معدنی و باطله در معادن روباز استفاده می‌شود. این کانوایرها معمولاً بین جبهه استخراج، سنگ‌شکن، دپو و کارخانه فرآوری نصب می‌شوند و هر توقف آن‌ها مستقیماً تولید معدن را متوقف می‌کند.

در معدن روباز، نوار نقاله صرفاً «وسیله انتقال» نیست؛ گلوگاه تولید است.

در معدن روباز، اختلاف قیمت بین دو تامین‌کننده گاهی ۳۰ تا ۷۰ درصد است؛ اما این اختلاف معمولاً از “بهینه‌سازی” نمی‌آید، از حذفِ آیتم‌های حیاتی می‌آید: رولیک ارزان با آب‌بندی ضعیف، ضخامت تسمه کمتر از واقعیت، شاسی سبک، پولی بدون روکش درست، چوت بدون لاینینگ، نبود سیستم‌های ایمنی، یا طراحی شیب و مسیر بر اساس نقشه کاغذی نه واقعیت معدن. نتیجه؟
نوار نقاله می‌آید، دو ماه اول کار می‌کند، بعد با گردوغبار و شوک بار و ریزش، توقف خط شروع می‌شود؛ و هزینه پنهان نگهداری، چند برابر اختلاف قیمت اولیه می‌شود.

این صفحه برای همین نوشته شده: اگر دنبال خرید/سفارش ساخت نوار نقاله معدن روباز هستید، با معیارهای واقعی تصمیم بگیرید، نه با عدد خامِ پیش‌فاکتور.

نوار نقاله معدن روباز دقیقاً کجا “پول می‌سوزاند”؟

نوار نقاله در معدن روباز فقط یک وسیله انتقال مواد نیست؛ یک گلوگاه تولید است. هر توقف یعنی:
کاهش تناژ خروجی، افزایش صف کامیون/لودر، خوابِ سنگ‌شکن یا کارخانه، و در نهایت افزایش هزینه تمام‌شده هر تن.

نقاطی که بیشترین ریسک توقف می‌سازند:

• شوک بار و ضربه در نقطه بارگیری (شوت/هاپر/فیدر)

• گردوغبار و ریزدانه که رولیک و یاتاقان را می‌کشد

• سایش در مسیرهای طولانی و انتقال مواد تیز/سخت

• شیب و تغییر مسیر (خصوصاً در رمپ‌ها و جابه‌جایی‌های دوره‌ای)

• باد و شرایط محیطی (پرتاب بار، ریزش، آلودگی زیست‌محیطی)
  اگر سازنده گان نوار نقاله این‌ موضوعات را از اول در طراحی نبیند، شما بعداً با تعمیرات اضطراری و تعویض‌های پی‌درپی تاوان می‌دهید.

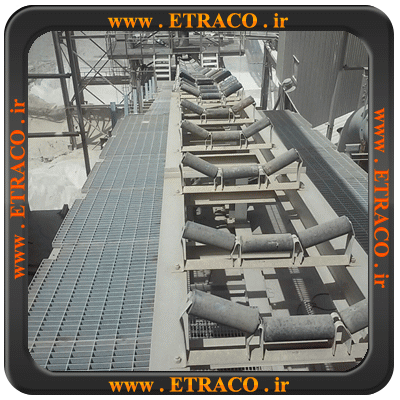

قیمت نوار نقاله معدن روباز

قیمت نوار نقاله معدن روباز به طول و عرض تسمه محدود نمی‌شود. دو کانوایر با ابعاد مشابه می‌توانند اختلاف قیمت ۳۰ تا ۷۰ درصدی داشته باشند، چون:

• یکی برای شرایط واقعی معدن طراحی شده

• دیگری برای کار سبک یا کوتاه‌مدت

قیمت نوار نقاله معدن تابع این موارد است:

• ظرفیت واقعی (تن بر ساعت)

• نوع ماده و سایش

• شرایط گردوغبار

• شیب و مسیر

• کیفیت رولیک، پولی و تسمه

• سطح ایمنی و توقف‌پذیری

به همین دلیل، قیمت نوار نقاله معدن روباز «عدد یک‌خطی» ندارد.

قیمت نوار نقاله معدن روباز چرا جواب یک‌خطی ندارد؟

چون قیمت نوار نقاله معدن روباز تابع “چند عدد” نیست؛ تابع ریسک بهره‌برداری است. دو سیستم با طول و عرض مشابه می‌توانند قیمت کاملاً متفاوت داشته باشند چون یکی برای معدن واقعی طراحی شده، دیگری برای کار سبک.

برای تصمیم‌گیر صنعتی، سؤال درست این است:

مشخصات فنی‌ای که اگر در استعلام ننویسید، فروشنده ارزان‌فروش می‌شود

برای استعلام قیمت نوار نقاله / کانوایر معدن روباز، حداقل این‌ها باید مشخص باشد:

• ظرفیت واقعی (تن بر ساعت) + چگالی حجمی + سایز دانه‌بندی

• مسیر دقیق (طول مفید، ارتفاع، شیب‌های موضعی، نقاط تغییر جهت)

• عرض تسمه پیشنهادی یا محدودیت‌های فضا

• شرایط بارگیری: نوع تجهیز (لودر/فیدر/سنگ‌شکن) و شوک بار

• شرایط محیطی: گردوغبار، رطوبت، دما، باد، خوردگی

• سطح تعمیر و نگهداری قابل قبول (توقف مجاز در ماه/هفته)

• نیاز ایمنی و استانداردهای سایت (سوئیچ‌ها، گاردها، توقف اضطراری)

اگر این‌ها را ننویسید، تامین‌کننده‌ای که می‌خواهد فقط “عدد پایین” بدهد، با حذف همین موارد قیمت را می‌شکند و بعد شما می‌مانید و خط خوابیده.

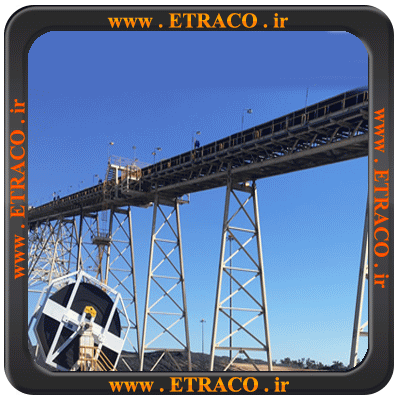

طراحی نوار نقاله معدن  (طراحی کانوایر معدنی)

طراحی در معدن روباز یعنی تبدیل شرایط واقعی معدن به یک سیستم انتقال مواد که پایدار کار کند، نه اینکه فقط روی کاغذ جواب دهد.

در طراحی نوار نقاله معدن روباز معمولاً این تصمیم‌ها حیاتی‌اند:

• انتخاب عرض تسمه و سرعت با توجه به تناژ، سایش و گردوغبار

• طراحی شوت/هاپر و محل بارگیری برای کنترل شوک بار و جلوگیری از ریزش

• انتخاب رولیک/ایدلر با آب‌بندی مناسب برای گردوغبار (و نه رولیک “بازاری”)

• طراحی درایو (موتور/گیربکس/کوپلینگ) و کنترل راه‌اندازی برای جلوگیری از ضربه به تسمه

• انتخاب پولی‌ها (درام) و روکش برای جلوگیری از لغزش و افزایش عمر تسمه

• طراحی سازه و پایه‌ها برای ارتعاش، باد و تغییرات مسیر

• پیش‌بینی نقاط بازرسی و نگهداری: دسترسی، سکو، گاردینگ و ایمنی

نتیجه طراحی خوب این است که شما در خرید، دقیقاً می‌دانید چه می‌خرید و چرا. این یعنی امکان مقایسه واقعی بین تامین‌کننده‌ها.

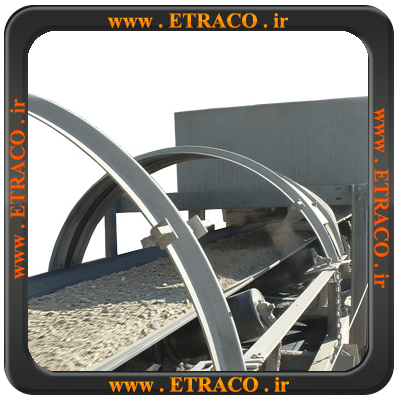

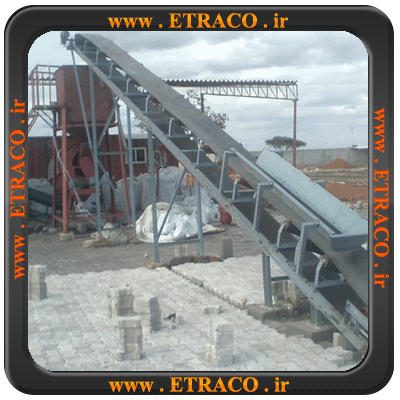

ساخت نوار نقاله معدن

ساخت نوار نقاله معدن فقط جوش‌کاری نیست. کیفیت ساخت در معدن یعنی:

• راستایی شاسی

• یکنواختی رولیک‌ها

• بالانس پولی‌ها

• کیفیت رنگ یا گالوانیزه

• مونتاژپذیری در سایت

در پروژه‌های واقعی، تفاوت سازنده خوب و بد دقیقاً اینجاست.

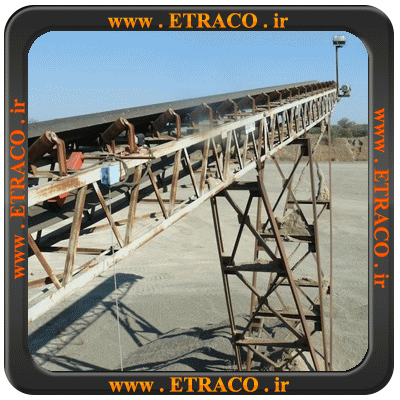

ساخت نوار نقاله معدن (ساخت کانوایر معدن)

ساخت در پروژه معدنی یعنی “کیفیت یکنواخت در تیراژ” و “مونتاژپذیری در سایت”. اشتباه رایج بازار: سازنده‌ای که کارگاهی می‌سازد اما معدن، کارخانه نیست؛ حمل، نصب و تنظیم در سایت تعیین‌کننده است.

در ساخت نوار نقاله معدن روباز این‌ها تعیین‌کننده‌اند:

• کیفیت ساخت شاسی، راستایی، کنترل تاب و تلرانس‌ها

• کیفیت یاتاقان‌بندی و رولیک‌ها، محافظت در برابر گردوغبار

• انتخاب و اجرای رنگ صنعتی/گالوانیزه متناسب با خوردگی و محیط

• کیفیت پولی‌ها، روکش‌کاری، بالانس و هم‌محوری

• کیفیت اتصالات پیچ و مهره‌ای/فلنج‌ها برای نصب سریع در معدن

• کیفیت چوت و لاینینگ ضدسایش (نه ورق ساده)

• اجرای صحیح سیستم‌های ایمنی و سنسورها

شرکت اتراکو طراح و سازنده نوار نقاله معدن زمانی وارد ساخت کانوایر معدنی می‌شود، معمولاً اول “نقاط شکست” را در بهره‌برداری می‌بندد: بارگیری، گردوغبار، ریزش، دسترسی نگهداری. همین جاست که قیمت شما واقعی می‌شود، نه تزئینی.

خرید نوار نقاله معدن

در خرید نوار نقاله معدن، اشتباه رایج این است که پیش‌فاکتور ارزان‌تر برنده شود. این ارزانی معمولاً از حذف این آیتم‌ها می‌آید:

• رولیک با آب‌بندی ضعیف

• تسمه نازک‌تر از نیاز واقعی

• شاسی سبک

• نبود لاینینگ چوت

• حذف سنسورها و ایمنی

نتیجه:
نوار نقاله در دو ماه اول کار می‌کند، بعد توقف خط شروع می‌شود.

قیمت نوار نقاله معدن روباز (بازه قیمت + عوامل)

اگر بخواهیم صادق باشیم، “قیمت” را نمی‌شود بدون ورودی فنی دقیق قطعی گفت؛ اما می‌شود بازه قابل دفاع داد و عوامل را شفاف کرد.

بازه قیمت نوار نقاله معدن روباز معمولاً با این پارامترها بالا/پایین می‌شود:

• طول و تعداد ماژول‌ها، نوع سازه و ضخامت‌ها

• عرض تسمه، نوع تسمه (پوشش، تعداد لایه، مقاوم به سایش/روغن/حرارت)

• ظرفیت و سرعت، نوع درایو و توان موتور/گیربکس

• تعداد و کیفیت رولیک‌ها/ایدلرها (آب‌بندی و کلاس کاری)

• تعداد پولی‌ها، روکش‌کاری، تجهیزات کشش (Take-up)

• پیچیدگی مسیر (شیب، قوس، انتقال، نقاط تخلیه متعدد)

• سطح ایمنی و سنسورها (سوئیچ انحراف، پارگی، سرعت، E-Stop، گاردینگ)

• شرایط محیطی (کاور، کنترل گردوغبار، لاینینگ ضدسایش)

• نصب، راه‌اندازی، فونداسیون و خدمات پس از فروش

قاعده تصمیم‌ساز:
اگر پیش‌فاکتورِ خیلی ارزان گرفتید، دنبال این بگردید که کدام آیتم‌ها حذف شده:
ایمنی، لاینینگ ضدسایش، رولیک با آب‌بندی قوی، پولی با روکش درست، کنترل راه‌اندازی، یا حتی کیفیت تسمه.

برای استعلام قیمت نوار نقاله معدن روباز، حداقل همین صفحه را به عنوان چک‌لیست بگذارید کنار پیش‌فاکتورها.

سه تیپ رایج کانوایر در معدن روباز (انتخاب سریع کانوایر)

۱) نوار نقاله انتقال اصلی : مسیرهای طولانی بین استخراج تا سنگ‌شکن/دپو. حساس به توقف و راستایی.
۲) نوار نقاله بارگیری و دپو : جایی که ریزش و گردوغبار و تنظیم ارتفاع مهم است.
۳) نوار نقاله‌های لینک/مدولار یا قابل جابه‌جایی: وقتی جبهه کار جابه‌جا می‌شود و نیاز به انعطاف دارید.

اگر معدن شما روباز است، احتمالاً ترکیبی از این‌ها را نیاز دارید، نه یک دستگاه منفرد.

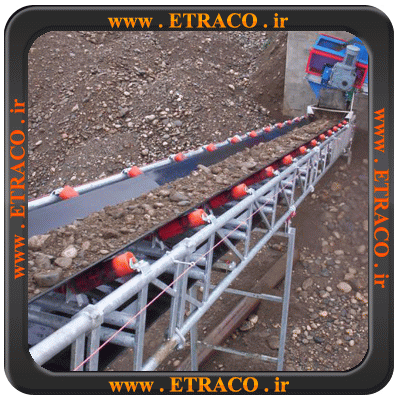

اشتباهات خریدی که معدن روباز را زمین می‌زند

• خرید بر اساس “کمترین قیمت” بدون تعریف شرایط شوک بار و گردوغبار

• نادیده گرفتن ایمنی و سنسورها (تا اولین حادثه/توقف)

• انتخاب تسمه و رولیک نامتناسب با سایش

• طراحی شوت ضعیف → ریزش بار → کثیفی مزمن → توقف‌های پی‌درپی

• بی‌توجهی به دسترسی نگهداری (هر سرویس = توقف طولانی)

• درایو و راه‌اندازی ضربه‌ای → پارگی تسمه، خرابی یاتاقان‌ها

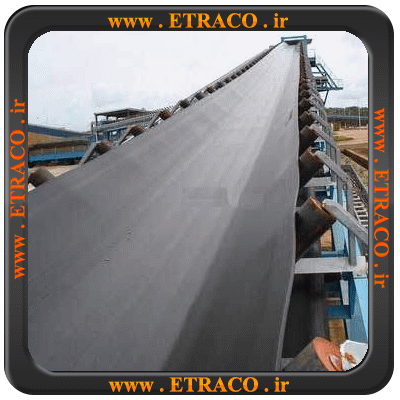

مثال اجرایی واقعی انتقال مواد معدنی

مثال ۱: پروژه انتقال با گردوغبار شدید و شوک بار بالا
شرایط پروژه: ظرفیت ۳۵۰ تن/ساعت، بارگیری مستقیم از فیدر زیر سنگ‌شکن، گردوغبار شدید، توقف خط غیرقابل قبول.
راهکار انتخاب‌شده: طراحی شوت با لاینینگ ضدسایش، استفاده از رولیک‌های آب‌بندی‌شده مناسب گردوغبار، کنترل راه‌اندازی درایو برای کاهش ضربه، اسکرابر مناسب برای کنترل چسبندگی و ریزش.
دلیل تصمیم فنی: نقطه شکست پروژه، بارگیری و گردوغبار بود نه طول مسیر.
نتیجه/ریسک اشتباه: اگر شوت و رولیک ضعیف انتخاب می‌شد، توقف‌های روزانه برای تمیزکاری و تعویض یاتاقان شروع می‌شد.

مثال ۲: مسیر شیب‌دار با تغییر ارتفاع و باد محیطی
شرایط پروژه: نوار نقاله معدن روباز در رمپ، شیب متوسط، باد مقطعی، ریزش بار در نقاط انتقال.
راهکار انتخاب‌شده: انتخاب عرض و سرعت با کنترل پاشش، تقویت گاردینگ و کاور موضعی، طراحی نقاط انتقال با کنترل مسیر بار، انتخاب پولی و روکش برای جلوگیری از لغزش.
دلیل تصمیم فنی: در شیب و باد، کنترل ریزش و لغزش تعیین‌کننده است.
نتیجه/ریسک اشتباه: با تسمه و روکش ضعیف، لغزش و داغی درام و توقف‌های تکراری رخ می‌دهد؛ ریزش هم به معنی آلودگی محیط و هزینه نظافت/توقف است.

مثال ۳: خرید ارزانِ “هم‌ابعاد” که پروژه را خواباند
شرایط پروژه: کارفرما دو پیش‌فاکتور هم‌طول و هم‌عرض داشت؛ یکی ۴۰٪ ارزان‌تر.
راهکار انتخاب‌شده: بازبینی جزئیات: کیفیت رولیک، نوع تسمه، لاینینگ چوت، سنسورهای ایمنی، ضخامت سازه، نوع درایو و کنترل راه‌اندازی.
دلیل تصمیم فنی: ارزان‌تر بودن ناشی از حذف آیتم‌های نگهداری و ایمنی بود.
نتیجه/ریسک اشتباه: انتخاب گزینه ارزان‌تر به معنی توقف‌های متوالی و هزینه‌های پنهان چندبرابری در ۶ ماه اول بود. تصمیم اصلاحی معمولاً بعد از ضرر انجام می‌شود، نه قبلش.

چه اطلاعاتی بدهید تا “استعلام قیمت نوار نقاله معدن روباز” دقیق و قابل مقایسه شود؟

اگر می‌خواهید پیش‌فاکتورهای قابل مقایسه بگیرید، این‌ نکات را یک‌جا ارسال کنید:

• تناژ (t/h)، نوع ماده و سایز دانه

• طول مسیر، اختلاف ارتفاع، شیب و نقشه مسیر

• نقطه بارگیری و تخلیه (چوت/هاپر/سنگ‌شکن/دپو)

• محدودیت فضا و دسترسی نصب

• شرایط محیطی (گردوغبار، باد، دما، خوردگی)

• ساعات کارکرد روزانه و توقف مجاز

• نیاز ایمنی و استاندارد سایت
  با همین‌ها، سازنده نوار نقاله جدی می‌تواند “عدد واقعی” بدهد، نه یک حدس بازاری.

1) قیمت نوار نقاله معدن روباز چطور محاسبه می‌شود؟
با طول، عرض تسمه، ظرفیت، شیب، نوع تسمه، کیفیت رولیک/پولی، سطح ایمنی و شرایط محیطی. هر حذفِ آیتمِ نگهداری/ایمنی قیمت را می‌شکند ولی ریسک توقف را بالا می‌برد.

2) برای خرید کانوایر معدن روباز چه چیزهایی را باید در استعلام بنویسم؟
تناژ، مسیر و شیب، نوع بارگیری/تخلیه، شرایط گردوغبار و سایش، ساعات کارکرد، توقف مجاز و سطح ایمنی. بدون این‌ها “عدد واقعی” نمی‌گیرید.

3) نوار نقاله معدن روباز بهتر است تسمه‌ای باشد یا گزینه دیگری؟
در اغلب انتقال‌های پیوسته و طولانی، تسمه‌ای اقتصادی‌ترین است؛ اما اگر شوک بار، مسیرهای خاص یا محدودیت‌های شدید دارید، باید طراحی دقیق تعیین کند (مسأله “کاربرد” است نه اسم دستگاه).

4) چرا دو پیش‌فاکتور هم‌ابعاد قیمت خیلی متفاوت دارند؟
چون آیتم‌های پنهان حذف می‌شوند: تسمه ضعیف‌تر، رولیک ارزان، نبود لاینینگ چوت، ایمنی کمتر، سازه سبک‌تر، درایو نامناسب. اختلاف قیمت معمولاً اختلاف “عمر و توقف” است.

5) عمر مفید سیستم نوار نقاله معدن روباز چقدر است؟
وابسته به طراحی و کیفیت ساخت و نگهداری است. اگر در بارگیری، رولیک، پولی، ایمنی و کنترل گردوغبار درست بسته شود، عمر واقعی بالا می‌رود؛ اگر نه، از همان سال اول فرسایش و توقف شروع می‌شود.

  اگر خرید/سفارش ساخت نوار نقاله معدن  دارید و می‌خواهید پیش‌فاکتورهای قابل مقایسه بگیرید، همین حالا این ۶ مورد را برای ما ارسال کنید تا استعلام قیمت دقیق نوار نقاله را برای شما ارسال کنیم:
